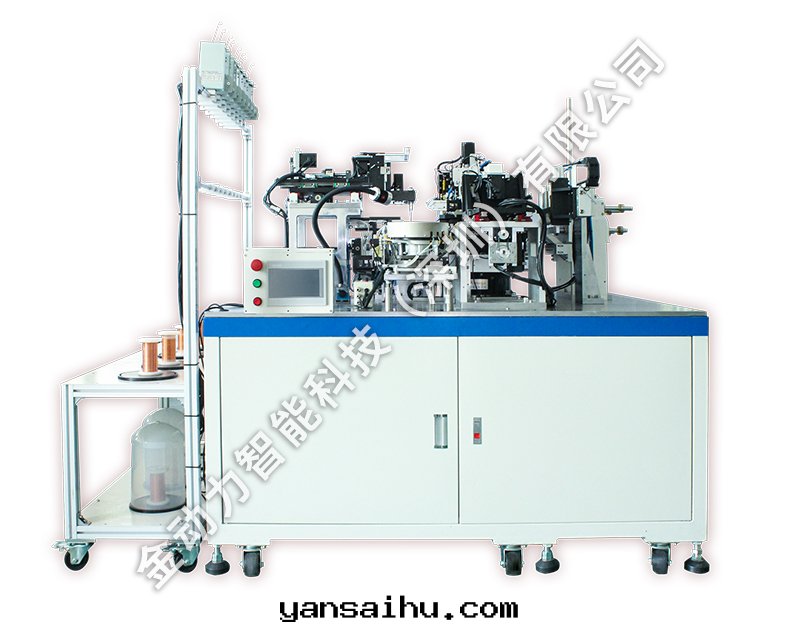

型号：AM-GMRX-10
用途：用于NR40~NR80系列電感産品的繞線和焊锡

性能及參數

l 上料方式：振動盤自動上料；

l 繞線方式：夾头旋轉；

l 适用産品：2220,1812,1210,1206,0805共模電感；

l 适用線徑：0.04~0.09mm；

l 适用線數：单線或双線并繞；

l 繞線轴數：四轴同时繞線；

l 驅動方式：直驅電機驅動（四工位）；

l 主轴轉速：Max2000rpm；

l 機台産能：1.0 ~ 1.2KPCS/H；

l 工作环境：-5℃~50℃（无腐蝕有害气體、飛尘等惡劣环境）；

l 操作控制方式：采用進口PLC控制，人機操作界面直觀、簡便，滿足數控化，人性化要求。

l 機台尺寸：L1600 x W1450 x H1800mm；

l 電源供應：单相AC220V，50HZ；

l 气源供應：0.5 ~ 0.7MPa；

l 功率大小：4.5KW；

l 整機重量：約700KG；

l 機台特點：

  本機采用內繞式繞線工藝，繞線主轴和XYZ都使用高性能的伺服電機驅動，工作性能穩定;

  采用彩色触摸屏，触控靈敏，操作簡单;

  采用高精度直驅電機驅動，以提高精度和方便維護；

  采用脈沖热壓焊接，温度實时進行反饋，保證焊接效果；

  将本機結構采用单元模块化，以提高設備的精度，同时方便調試和後期的維護保養;

  本機操作簡单，編程速度快，使用方便。

其它功能可根據客戶要求提前商議确定
